Tribocorrosione: un falso problema di interfaccia, non un difetto del titanio

La tribocorrosione esiste. Ma con la connessione giusta — conica, cono Morse — o senza connessione — impianti one-piece, transmucosi — diventa un falso problema. La risposta non è cambiare materiale con uno che chiude peggio.

---

Ogni tanto, sui social o nei congressi, qualcuno tira fuori la tribocorrosione come argomento definitivo contro il titanio. L’esperienza clinica di chi lo fa è spesso reale — trent’anni di impianti in bocca — e le osservazioni meritano attenzione. Ma meritano anche di essere separate dalla narrazione che ci si costruisce sopra.

Perché la tribocorrosione è un fenomeno reale, documentato, studiato. E proprio per questo si può affrontare con i dati, non con le convinzioni.

Cos’è la tribocorrosione — e cosa non è

Partiamo dalla definizione. La tribocorrosione è la combinazione di usura meccanica e corrosione elettrochimica che si verifica quando due superfici a contatto scivolano l’una sull’altra in un ambiente acquoso. Nel contesto implantare, parliamo dell’interfaccia tra impianto e moncone: sotto carico masticatorio, le due componenti micro-scivolano generando detriti metallici e rilascio ionico.

Apaza-Bedoya et al. (2017), in una scoping review sul Journal of Periodontal Research, confermano che la presenza di microgap, biofilm e fluidi orali all’interfaccia implanto-protesica causa complicanze sia meccaniche che biologiche. I micro-movimenti aumentano l’usura delle superfici interne della connessione. I detriti rilasciati — ioni, micro e nanoparticelle — possono stimolare l’infiammazione perimplantare.

Tutto vero. Ma attenzione al soggetto della frase: il problema è l’interfaccia, non il materiale. La tribocorrosione non è un difetto intrinseco del titanio. È un difetto del design della connessione e dell’instabilità meccanica tra le componenti. Qualsiasi coppia di materiali — titanio-titanio, titanio-zirconia, titanio-lega d’oro — subisce tribocorrosione se l’interfaccia permette micro-movimenti. Sun et al. (2024), su Dental Materials, lo hanno dimostrato simulando condizioni cliniche realistiche con 5 μm di ampiezza di oscillazione: il danno tribocorrosivo si manifesta sia nelle coppie Ti-Ti che nelle coppie Zr-Ti, con meccanismi diversi ma nessuno esente.

Chi presenta la tribocorrosione come prova della pericolosità del titanio sta confondendo il sintomo con la causa. È come accusare il vetro di essere fragile perché si rompe quando lo lanci contro un muro. Il problema è il lancio, non il vetro.

La connessione conica ha già risolto il problema

E qui la faccenda diventa istruttiva. Perché la moderna implantologia non è rimasta a guardare. La soluzione alla tribocorrosione esiste da decenni: si chiama connessione conica.

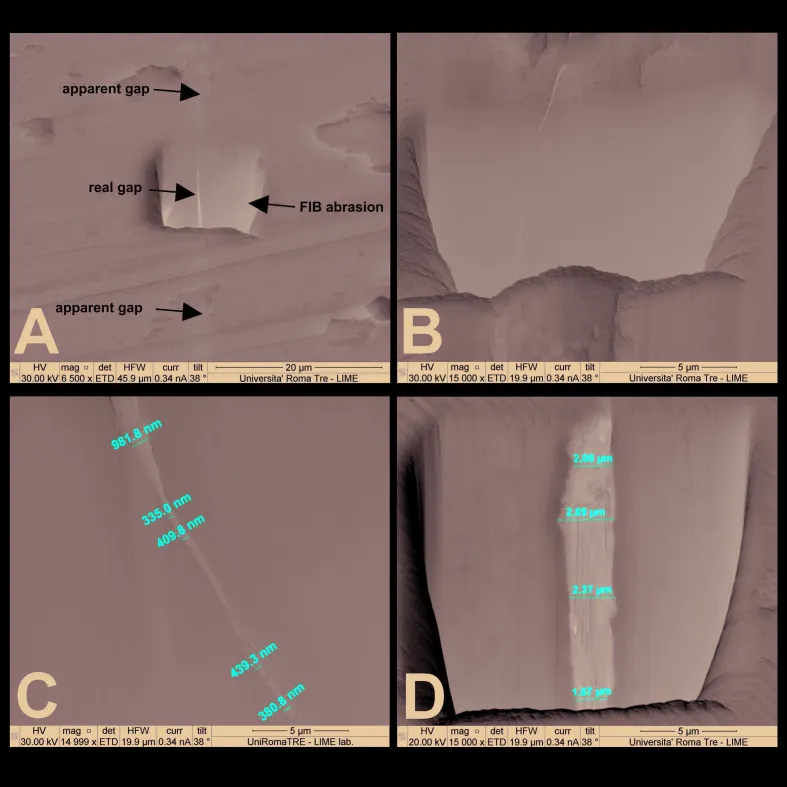

Le connessioni tipo Morse taper sfruttano un principio meccanico semplice e potente: due superfici coniche, forzate una dentro l’altra, generano una fusione a freddo — un incastro per attrito così stretto che l’interfaccia diventa funzionalmente monolitica. Il gap residuo scende sotto il micron. Mishra e Chowdhary (2017), in una revisione sistematica su Journal of Clinical and Diagnostic Research che ha analizzato 30 studi, concludono senza ambiguità: la connessione Morse taper presenta la minor microinfiltrazione tra tutte le connessioni testate, sia in condizioni statiche che dinamiche. E aggiungono un dettaglio che dovrebbe far riflettere: i monconi in zirconia mostrano una microinfiltrazione maggiore rispetto a quelli in titanio.

Ceruso et al. (2017) confermano: la connessione ideale dovrebbe funzionare come un impianto monolitico, evitando la formazione di microgap. Le connessioni coniche interne ci riescono. Quelle a esagono esterno, no — fallivano già nei test statici.

Un gap inferiore al micron è al di sotto della soglia che consente il passaggio della maggior parte dei patogeni parodontali. Niente micro-movimenti, niente infiltrazione, niente tribocorrosione significativa. E gli impianti one-piece transmucosi eliminano il problema a monte: nessuna connessione, nessuna interfaccia.

Ma spiegare l’ingegneria delle connessioni richiede studio. Dire “il titanio è il problema” richiede solo un post.

Perché l’impianto ibrido non è la risposta

Arriviamo all’elefante nella stanza. C’è chi propone l’impianto ibrido — corpo in titanio grado 4, collare transmucoso in zirconia — come soluzione elegante alla tribocorrosione. L’idea suona bene. La fisica dei materiali la contraddice.

La zirconia è un ceramico. I ceramici non si deformano plasticamente. Questo è il punto — ed è un punto che non ammette scorciatoie retoriche. Un collare in zirconia non può raggiungere la fusione a freddo che il titanio ottiene in una connessione conica. Il metallo si adatta, si conforma, chiude il gap al di sotto del micron. La ceramica no. Si incastra, ma non sigilla.

I dati lo confermano. Abduo e Yin (2018), in una revisione sistematica e meta-analisi su International Journal of Oral & Maxillofacial Implants, trovano che i monconi in zirconia tendono a presentare gap di interfaccia e disallineamenti rotazionali maggiori rispetto ai monconi in metallo. Sui et al. (2014), su Journal of Dentistry, misurano direttamente: il microgap Morse taper tra impianto e moncone in zirconia è di 17,55 ± 1,68 μm. Diciassette micron. Non sub-micronico. Non una fusione a freddo.

Microgap più ampio significa infiltrazione batterica. Infiltrazione batterica significa infiammazione perimplantare. Chi sostiene che l’impianto ibrido garantisca “assenza di mucosite e quindi di perimplantite” sta promettendo qualcosa che i numeri non supportano. Un’interfaccia che sigilla peggio di quella titanio-titanio non può garantire meno infiltrazione batterica. Può solo garantirne di più.

Ogni materiale invecchia — anche la zirconia

C’è un’ironia sottile in tutta questa discussione. Chi critica il titanio per il rilascio di particelle dimentica — o preferisce non menzionare — che la zirconia ha il suo tallone d’Achille: l’invecchiamento idrotermale.

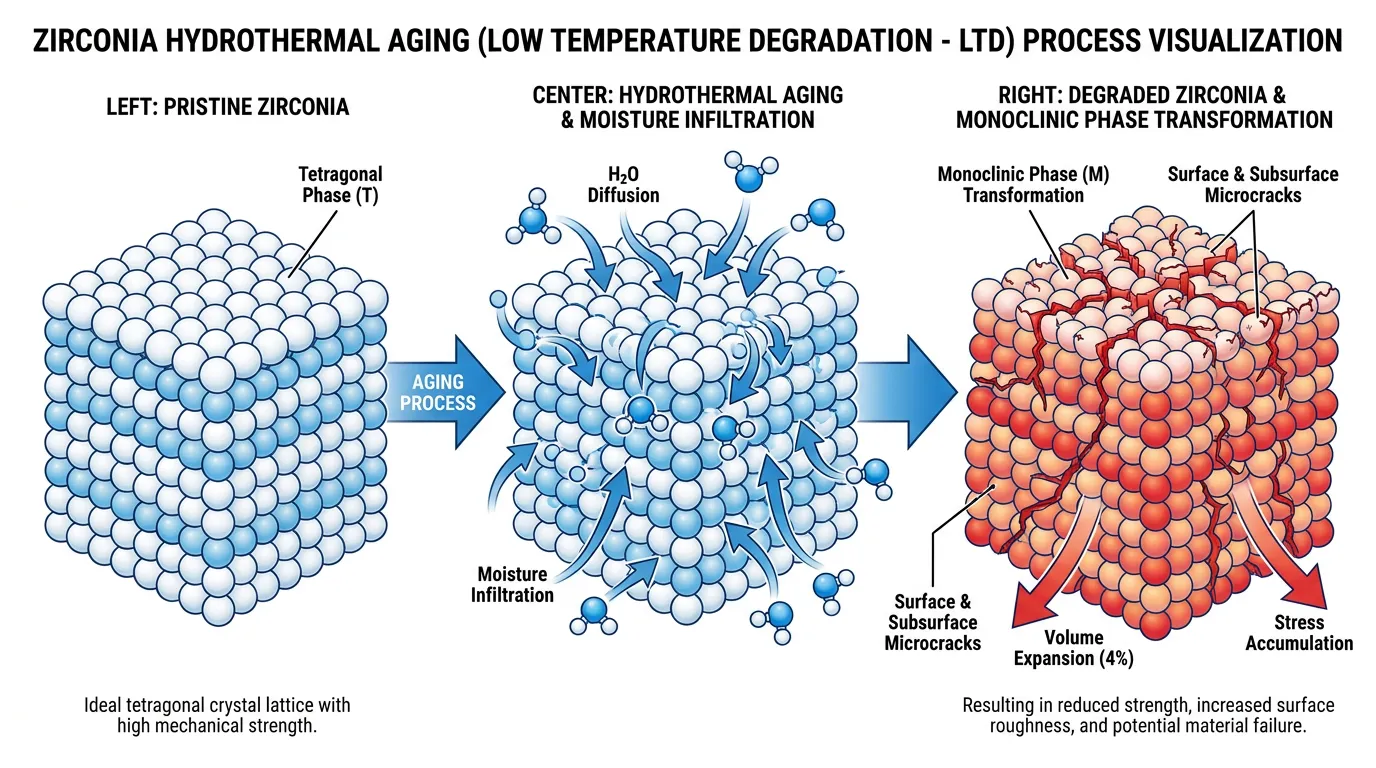

La degradazione a bassa temperatura (Low Temperature Degradation, LTD) è un fenomeno ben documentato in cui l’umidità ambientale induce una trasformazione di fase nella zirconia: dalla fase tetragonale a quella monoclina. Il risultato è un aumento di volume localizzato che genera microcricche superficiali e compromette le proprietà meccaniche nel tempo. Bergamo et al. (2021), su Journal of the Mechanical Behavior of Biomedical Materials, lo dimostrano quantitativamente: l’invecchiamento idrotermale aumenta il contenuto monoclino del 20–37%, modifica il fit tridimensionale dei monconi in zirconia e ne riduce la probabilità di sopravvivenza a carichi elevati.

Camposilvan et al. (2015), su Acta Biomaterialia, dedicano un intero studio a cercare metodi per prevenire la LTD — a riprova che il problema è riconosciuto e non banale.

Ma di questo, nei siti che vendono la “soluzione ibrida”, non si parla. La zirconia invecchia? Dettaglio trascurabile. Il titanio rilascia particelle? Scandalo planetario. Due pesi, una bilancia.

Le fratture implantari: la tribocorrosione non è l’unico colpevole

C’è chi attribuisce le fratture implantari alla tribocorrosione, come se fosse una causa unica e sufficiente. Non lo è. Le fratture sono multifattoriali: diametro dell’impianto, design della connessione, carichi occlusali, bruxismo, rapporto corona-impianto, posizionamento. Ridurre tutto a un singolo meccanismo è una semplificazione che la letteratura non supporta.

E la zirconia, per inciso, ha una tenacità a frattura inferiore al titanio. Sailer et al. (2018), nella più ampia revisione sistematica su protesi fisse implantoprotesiche pubblicata su Clinical Oral Implants Research, trovano un tasso di sopravvivenza a cinque anni del 93,0% per le protesi in zirconia contro il 98,7% per le metallo-ceramiche (p < 0,001). Il 4,1% delle protesi in zirconia è stato perso per frattura del framework — contro lo 0,2% delle metallo-ceramiche. Chi propone la zirconia come risposta alle fratture implantari sta proponendo un materiale che si frattura di più.

Le microparticelle: un altro tassello del puzzle

La revisione sistematica più aggiornata sul tema delle microparticelle di titanio — Restelli et al. (2026), pubblicata su Journal of Prosthodontic Research — chiarisce un punto che andrebbe ripetuto fino a quando non entra nella discussione: le microparticelle riscontrate nei tessuti perimplantari derivano principalmente dall’usura meccanica durante l’inserimento chirurgico. Non da corrosione in situ. Non da una presunta tossicità sistemica del materiale.

Queste particelle possono agire come co-fattori immunologici in soggetti predisposti, ma non costituiscono una causa primaria di infiammazione perimplantare. È una distinzione sottile, ma fondamentale. E la conferma arriva dai numeri: su 1.761 studi setacciati, solo 9 includevano casi documentati di ipersensibilità al titanio. Ventuno pazienti in tutta la letteratura mondiale.

Alrabeah et al. (2018), su Journal of Dental Research, aggiungono un dato interessante: il platform switching riduce significativamente il rilascio di prodotti tribocorrosivi (p < 0,001). Il che suggerisce, ancora una volta, che il problema è gestibile attraverso il design della connessione — non attraverso la sostituzione del materiale.

La soluzione è ingegneristica, non commerciale

Riassumiamo. La tribocorrosione è un problema reale di interfaccia. Le connessioni coniche con fusione a freddo lo risolvono riducendo il microgap sotto la soglia critica. Gli impianti transmucosi monolitici lo eliminano. Il platform switching riduce il rilascio di detriti.

L’impianto ibrido titanio-zirconia, al contrario, introduce un’interfaccia che sigilla peggio — perché la ceramica non si deforma plasticamente — e un materiale soggetto a invecchiamento idrotermale. Non risolve il problema: ne crea di nuovi.

I tassi di sopravvivenza del titanio a vent’anni restano tra l’88 e il 92% (Kupka et al., 2024). La zirconia, inclusa nella variante ibrida, non ha dati paragonabili a lungo termine.

Non si tratta di difendere un materiale per partito preso. Si tratta di non proporre come “soluzione” qualcosa che i dati non supportano — e che la fisica dei materiali contraddice.

La risposta alla tribocorrosione non è un cambio di materiale. È un cambio di ingegneria. Connessione conica, torque adeguato, platform switching, e quando possibile: monolitico.

Chi vende una soluzione che la scienza non conferma sta facendo marketing. Chi propone un’alternativa sulla base di un problema già risolto sta confondendo cronologia e causalità.

---

Riferimenti

1. Apaza-Bedoya K, Tarce M, Benfatti CAM, Henriques B, Mathew MT, Teughels W, et al. Synergistic interactions between corrosion and wear at titanium-based dental implant connections: a scoping review. J Periodontal Res. 2017;52(6):946-954. PMID: 28612506.
2. Sun Y, Shukla A, Ramachandran RA, Kanniyappan H, Yang B, Harlow R, et al. Fretting-corrosion at the implant-abutment interface simulating clinically relevant conditions. Dent Mater. 2024;40(11):1823-1831. PMID: 39174418.
3. Mishra SK, Chowdhary R, Kumari S. Microleakage at the different implant abutment interface: a systematic review. J Clin Diagn Res. 2017;11(6):ZE10-ZE15. PMID: 28764310.
4. Ceruso FM, Barnaba P, Mazzoleni S, Ottria L, Gargari M, Zuccon A, et al. Implant-abutment connections on single crowns: a systematic review. Oral Implantol (Rome). 2017;10(4):349-353. PMID: 29682251.
5. Abduo J, Yin L. Fits of implant zirconia custom abutments and frameworks: a systematic review and meta-analyses. Int J Oral Maxillofac Implants. 2018;34(1):99-114. PMID: 30282084.
6. Sui X, Wei H, Wang D, Han Y, Deng J, Wang Y, et al. Experimental research on the relationship between fit accuracy and fracture resistance of zirconia abutments. J Dent. 2014;42(10):1353-1359. PMID: 24561040.
7. Bergamo ETP, Campos TMB, Lopes ACO, Cardoso KB, Gouvea MVR, de Araújo-Júnior ENS, et al. Hydrothermal aging affects the three-dimensional fit and fatigue lifetime of zirconia abutments. J Mech Behav Biomed Mater. 2021;124:104832. PMID: 34536801.
8. Camposilvan E, Marro FG, Mestra A, Anglada M. Enhanced reliability of yttria-stabilized zirconia for dental applications. Acta Biomater. 2015;17:36-46. PMID: 25641645.
9. Sailer I, Strasding M, Valente NA, Zwahlen M, Liu S, Pjetursson BE. A systematic review of the survival and complication rates of zirconia-ceramic and metal-ceramic multiple-unit fixed dental prostheses. Clin Oral Implants Res. 2018;29 Suppl 16:184-198. PMID: 30328185.
10. Alrabeah GO, Knowles JC, Petridis H. Reduction of tribocorrosion products when using the platform-switching concept. J Dent Res. 2018;97(9):995-1002. PMID: 29578825.
11. Kupka JR, König J, Al-Nawas B, Sagheb K, Schiegnitz E. How far can we go? A 20-year meta-analysis of dental implant survival rates. Clin Oral Investig. 2024;28(10):541. PMID: 39305362.
12. Restelli L, Uriarte X, Moreno X, Mena C, Fernández E, Fan S, et al. Titanium hypersensitivity in dental implants: a systematic review of updated clinical evidence and diagnostic strategies. J Prosthodont Res. 2026. doi:10.2186/jpr.JPR_D_25_00255. PMID: 41581901.
